4.2 АПвП2г, ПвП2г, АПвП(п)2г, ПвП(п)2г, АПвПу2г, ПвПу2г, АПвП(п)у2г, ПвП(п)у2г

Технические требования: СТО К186-004-2010

Описание

Кабели одножильные с алюминиевыми или медными жилами, с изоляцией из
сшитого полиэтилена, с продольной и поперечной герметизацией, в оболочке из
полиэтилена. Кабели соответствуют стандарту МЭК 60840.

Конструкция

1. Токопроводящая жила - медная или алюминиевая, многопроволочная,
уплотненная и соответствует классу 2 по МЭК 60228. Токопроводящие жилы
сечением от 1000 до 2500 мм выполняются из 5-ти секторных заготовок - сегментов. По требованию заказчика жилы могут изготавливаться с продольной герметизацией («ж»).
2. Экран по жиле - из электропроводящего пероксидносшиваемого полиэтилена.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции - из электропроводящего пероксидносшиваемого
полиэтилена.
5. Разделительный слой - из электропроводящих водоблокирующих лент.
6. Металлический экран - повив медных проволок, поверх которых спирально
наложена медная лента.
Примечания:
- в зависимости от величины токов короткого замыкания и времени их протекания
определяется сечение медного экрана, значение которого оговаривается при
заказе;
- по требованию заказчиков в экран из медных проволок могут быть включены
оптоволоконные модули температуры.
7. Разделительный слой - из электропроводящих водоблокирующих лент.
8. Поперечная герметизация - из ламинированной алюмополимерной ленты,
прочно сваренной с наружной оболочкой.
9. Наружная оболочка - из полиэтилена высокой плотности, в кабелях с индексом
«у» - усиленная оболочка из полиэтилена высокой плотности.
10. Полупроводящий слой – из полупроводящего компаунда; в кабелях с индексом (п); служит для контроля целостности оболочки кабеля после прокладки.

Технические характеристики

Вид климатического исполнения кабелей: УХЛ, категории размещения 1, 2, 3, 4 и 5 по ГОСТ 15150-69.

Диапазон температур эксплуатации: от -60° С до +60° С.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре: не ниже -10° С.

Минимальный радиус изгиба:
- при протяжке кабеля до 20 наружных диаметров кабеля;
- при установке с габаритными ограничителями (шаблон) до 15 наружных диаметров кабеля.

Допустимые усилия при тяжении кабелей по трассе прокладки, не более:
- для кабелей с алюминиевыми жилами - 30 Н/мм ;
- для кабелей с медными жилами - 50 Н/мм .

Допустимые температуры нагрева жил кабелей:
- 90° С при нормальной работе для жилы кабеля;
- 105° С при перегрузке (не более 8 ч в сутки, 100 ч в год, 1000 ч за срок службы);
- 250°С при протекании тока КЗ по жиле (максимальная продолжительность не более 5 с);
- 350° С при протекании тока КЗ по экрану (максимальная продолжительность не более 5 с).
Срок службы - не менее 40 лет.

Применение

Кабели предназначены для передачи и распределения электрической энергии в
трехфазных сетях на номинальное переменное напряжение 64/110 кВ частоты 50 Гц
с глухозаземленной нейтралью и прямой связью с воздушной линией или без неё на
трассах с неограниченной разностью уровней. Кабели предназначены для
стационарной прокладки в грунте, в траншеях, полиэтиленовых трубах или ж/б
лотках, а также в частично или полностью затапливаемых кабельных сооружениях и
производственных помещениях при условии обеспечения требований пожарной
безопасности. Для кабелей с усиленной оболочкой возможна прокладка по трассам
сложной конфигурации.

Дополнительная информация

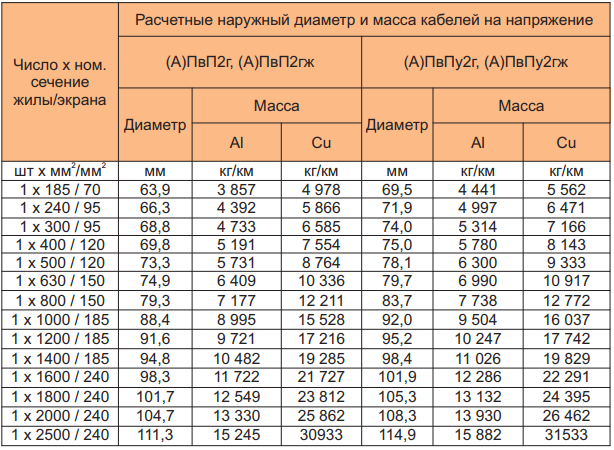

Таблица 1. Расчетные наружный диаметр и масса кабелей на напряжение 64/110 кВ



Допустимые токовые нагрузки кабелей с изоляцией из СПЭ на напряжение 64/110 кВ СТО К186-004-2021

Длительно допустимые токи рассчитаны по стандарту МЭК 60287 при следующих
условиях: максимальная температура жилы 90° С, температура окружающей среды
15° С при прокладке в земле и 25° С при прокладке на воздухе; глубина прокладки в
земле -1,5 м, тепловое сопротивление грунта 1,2 К·м/Вт. При прокладке треугольником кабели прокладываются вплотную, при прокладке в горизонтальной плоскости -
на расстоянии одного диаметра кабеля в свету. Токи рассчитаны для кабелей с сечением экрана 150 мм .
При других условиях работы кабеля допустимые токовые нагрузки, приведенные в
таблицах 53-54, должны быть умножены на поправочные коэффициенты
приведенных в таблицах 55-61, а именно:
- при другой глубине прокладки - на поправочные коэффициенты, приведенные в
таблице 55.
- при другом тепловом сопротивлении грунта - на поправочные коэффициенты,
приведенные в таблице 56;
- при наличии рядом расположенных групп одножильных кабелей при прокладке в
земле - на поправочные коэффициенты, приведенные в таблице 57;
- при прокладке кабелей в трубах - на поправочные коэффициенты, приведенные в
таблице 58;
- при других расчетных температурах окружающей среды на поправочные
коэффициенты, приведенные в таблице 59;
- при прокладке на воздухе одной или нескольких цепей, проложенных плоскостью -
на поправочные коэффициенты, приведенные в таблице 60;
- при прокладке на воздухе одной или нескольких цепей, проложенных
треугольником - на поправочные коэффициенты, приведенные в таблице 61;
Допустимые токи односекундного короткого замыкания, по жиле и по экрану,
приведенные в таблице 62 и 63 соответственно, рассчитаны исходя из
нижеприведенных условий:
- температура на жиле до короткого замыкания 90° С;
- температура на жиле после короткого замыкания 250° С;
- температура на экране до короткого замыкания 80° С;
- температура на экране после короткого замыкания 350° С.
Для продолжительности короткого замыкания, отличающейся от 1 с, значения тока
короткого замыкания, указанные в таблицах 62 и 63, необходимо умножить на
поправочный коэффициент: к = 1/ √t, где t - продолжительность короткого
замыкания, с.
При других условиях прокладки расчет допустимых токов необходимо проводить в
соответствии с требованиями стандарта МЭК 60287.


Таблица 2. Длительно допустимые токовые нагрузки для кабелей с алюминиевой жилой



Таблица 3. Длительно допустимые токовые нагрузки для кабелей с медной жилой



Таблица 4. Поправочный коэффициент на глубину прокладки



Таблица 5. Поправочные коэффициенты для пересчета длительно допустимых токов
в зависимости от удельного теплового сопротивления грунта


Таблица 6. Поправочные коэффициенты для пересчета длительно допустимых токов групп
одножильных кабелей, проложенных рядом в земле



Таблица 7. Поправочные коэффициенты при прокладке в трубах и каналах (при длине участка
более 10 м)

Поправочный коэффициент используется только при условии заземления экранов кабелей с двух
сторон наглухо. Внутренний диаметр трубы не должен быть менее 1,5 диаметра кабеля.


Таблица 8. Поправочные коэффициенты при прокладке на воздухе одной или нескольких цепей,
проложенных плоскостью



Таблица 9. Поправочные коэффициенты при прокладке на воздухе одной или нескольких
цепей, проложенных треугольником



Допустимые токовые нагрузки в режиме перегрузки.
Допустимый ток при перегрузке определяется допустимой температурой жилы и зависит
от времени перегрузки, сечения кабеля, предшествующей нагрузкой и др. факторами.
Поэтому допустимый ток перегрузки должен рассчитываться в каждом отдельном случае
индивидуально. Для получения информации о допустимых токах перегрузки следует
обращаться к заводу-изготовителю кабеля.

Выбор сечения экрана кабеля и допустимые токи короткого замыкания.
Выбор сечения экрана кабеля осуществляется исходя из величины токов короткого
замыкания


Таблица 10. Допустимый ток односекундного короткого замыкания по жиле



Таблица 11. Допустимый односекундный ток короткого замыкания экрана



Таблица 12. Емкостные характеристики кабелей
