1.1 АПвП2г, ПвП2г, АПвП(п)2г, ПвП(п)2г АПвПу2г, ПвПу2г, АПвП(п)у2г, ПвП(п)у2г

Кабели одножильные с алюминиевыми или медными жилами, с изоляцией из сшитого
полиэтилена, с продольной и поперечной герметизацией, в оболочке из полиэтилена.
Кабели соответствуют стандарту МЭК 62067.

1. Токопроводящая жила – медная или алюминиевая, многопроволочная,
уплотненная и соответствует классу 2 по МЭК 60228. Токопроводящие жилы сечением от 1000 до 2500 мм выполняются из 5-ти секторных заготовок - сегментов. По требованию заказчика жилы могут изготавливаться с продольной герметизацией («ж»).
2. Экран по жиле – из электропроводящего пероксидносшиваемого полиэтилена.
3. Изоляция – из пероксидносшиваемого полиэтилена.
4. Экран по изоляции – из электропроводящего пероксидносшиваемого
полиэтилена.
5. Разделительный слой – из электропроводящих водоблокирующих лент.
6. Металлический экран – повив медных проволок, поверх которых спирально
наложена медная лента.
Примечания:
- в зависимости от величины токов короткого замыкания и времени их протекания
определяется сечение медного экрана, значение которого оговаривается при заказе;
- по требованию заказчиков в экран из медных проволок могут быть включены
оптоволоконные модули температуры.
7. Разделительный слой – из электропроводящих водоблокирующих лент.
8. Поперечная герметизация – из ламинированной алюмополимерной ленты,
прочно сваренной с наружной оболочкой.
9. Наружная оболочка – из безгалогенной полимерной композиции, не
распространяющей горение.
10. Полупроводящий слой – из полупроводящего безгалогенного компаунда; в
кабелях с индексом (п); служит для контроля целостности оболочки кабеля после
прокладки.

Вид климатического исполнения кабелей: УХЛ, категории размещения 1-5 по ГОСТ 15150-69.

Диапазон температур эксплуатации: от -60°С до +60°С.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре: не ниже -10° С.

Минимальный радиус изгиба:
- при протяжке кабеля до 20 наружных диаметров кабеля;
- при установке с габаритными ограничителями (шаблон) до 15 наружных диаметров кабеля.

Допустимые усилия при тяжении кабелей по трассе прокладки, не более:
- для кабелей с алюминиевыми жилами - 30 Н/мм ;
- для кабелей с медными жилами - 50 Н/мм .

Допустимые температуры нагрева жил кабелей:
- 90°С при нормальной работе для жилы кабеля;
- 105° С при перегрузке (не более 8 ч в сутки, 100 ч в год, 1000 ч за срок службы);
- 250°С при протекании тока КЗ по жиле (максимальная продолжительность не более 5 с);
- 350°С при протекании тока КЗ по экрану (максимальная продолжительность не более 5 с).

Срок службы - не менее 40 лет

Кабели предназначены для передачи и распределения электрической энергии в
трехфазных сетях на номинальное переменное напряжение 290/500 кВ частоты 50 Гц с глухозаземленной нейтралью и прямой связью с воздушной линией или без неё на
трассах с неограниченной разностью уровней. Кабели предназначены для
стационарной прокладки в грунте, в траншеях, полиэтиленовых трубах или ж/б лотках,
а также в частично или полностью затапливаемых кабельных сооружениях и
производственных помещениях при условии обеспечения требований пожарной
безопасности. Для кабелей с усиленной оболочкой возможна прокладка по трассам
сложной конфигурации.

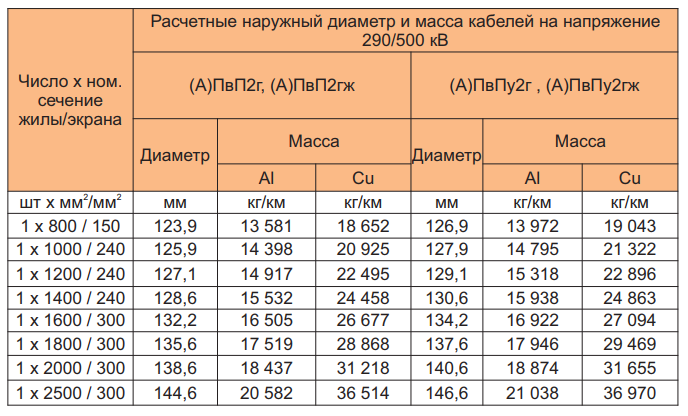

Таблица 1. Расчетные наружный диаметр и масса кабелей на напряжение 290/500 кВ



Допустимые токовые нагрузки кабелей с изоляцией из СПЭ

Длительно допустимые токи рассчитаны по стандарту МЭК 60287 при следующих
условиях: максимальная температура жилы 90°С, температура окружающей среды
15°С при прокладке в земле и 25°С при прокладке на воздухе; глубина прокладки в
земле - 1,5 м, тепловое сопротивление грунта 1,2 К·м/Вт. При прокладке
треугольником кабели прокладываются вплотную, при прокладке в горизонтальной
плоскости - на расстоянии одного диаметра кабеля в свету. Токи рассчитаны для
кабелей с сечением экрана 150 мм .
При других условиях работы кабеля допустимые токовые нагрузки, приведенные
в таблицах 6-7, должны быть умножены на поправочные коэффициенты
приведенных в таблицах 8-14, а именно:
- при другой глубине прокладки - на поправочные коэффициенты, приведенные в
таблице 8.
- при другом тепловом сопротивлении грунта - на поправочные коэффициенты,
приведенные в таблице 9;
- при наличии рядом расположенных групп одножильных кабелей при прокладке в
земле - на поправочные коэффициенты, приведенные в таблице 10;
- при прокладке кабелей в трубах - на поправочные коэффициенты, приведенные
в таблице 11;
- при других расчетных температурах окружающей среды на поправочные
коэффициенты, приведенные в таблице 12;
- при прокладке на воздухе одной или нескольких цепей, проложенных
плоскостью - на поправочные коэффициенты, приведенные в таблице 13;
- при прокладке на воздухе одной или нескольких цепей, проложенных
треугольником - на поправочные коэффициенты, приведенные в таблице 14;
Допустимые токи односекундного короткого замыкания, по жиле и по экрану,
приведенные в таблице 15 и 16 соответственно, рассчитаны исходя из
нижеприведенных условий:
- температура на жиле до короткого замыкания 90° С;
- температура на жиле после короткого замыкания 250°С;
- температура на экране до короткого замыкания 80° С;
- после короткого замыкания 350° С.
Для продолжительности короткого замыкания, отличающейся от 1 с, значения
тока короткого замыкания, указанные в таблицах 15 и 16, необходимо умножить на
поправочный коэффициент: к = 1/√t где t - продолжительность короткого замыкания.
При других условиях прокладки расчет допустимых токов необходимо проводить
в соответствии с требованиями стандарта МЭК 60287.

Таблица 2. Длительно допустимые токовые нагрузки для кабелей с алюминиевой жилой


Таблица 3. Длительно допустимые токовые нагрузки для кабелей с медной жилой


Таблица 4. Поправочный коэффициент на глубину прокладки


Таблица 5. Поправочные коэффициенты для пересчета длительно допустимых токов в зависимости от удельного теплового сопротивления грунта


Таблица 6. Поправочные коэффициенты для пересчета длительно допустимых токов групп одножильных кабелей, проложенных рядом в земле


Таблица 7. Поправочные коэффициенты при прокладке в трубах и каналах (при длине участка более 10 м)



Таблица 8. Поправочные коэффициенты для пересчета длительно допустимых токов в зависимости от температуры окружающей среды



Таблица 9. Поправочные коэффициенты при прокладке на воздухе одной или нескольких цепей, проложенных плоскостью



Таблица 10. Поправочные коэффициенты при прокладке на воздухе одной или нескольких цепей, проложенных треугольником



Допустимые токовые нагрузки в режиме перегрузки.
Допустимый ток при перегрузке определяется допустимой температурой жилы и зависит
от времени перегрузки, сечения кабеля, предшествующей нагрузкой и др. факторами.
Поэтому допустимый ток перегрузки должен рассчитываться в каждом отдельном случае
индивидуально. Для получения информации о допустимых токах перегрузки следует
обращаться к заводу-изготовителю кабеля.

Выбор сечения экрана кабеля и допустимые токи короткого замыкания.
Выбор сечения экрана кабеля осуществляется исходя из величины токов короткого замыкания.

Таблица 11. Допустимый ток односекундного короткого замыкания по жиле



Таблица 12. Допустимый односекундный ток короткого замыкания экрана


Таблица 13. Емкостные характеристики кабелей

Single-core cables with aluminum or copper cores, insulated with cross -linked polyethylene, with longitudinal and transverse sealing, in a polyethylene shell.
The cables comply with the IEC 62067 standard.

1. The conductive core is copper or aluminum, multi-wire,
sealed and corresponds to Class 2 according to IEC 60228. Conductive cores with a cross section from 1000 to 2500 mm are made of 5 sector blanks - segments. At the request of the customer, the cores can be manufactured with longitudinal sealing ("w").
2. The screen along the core is made of electrically conductive peroxide-crosslinked polyethylene.
3. Insulation - made of peroxide-crosslinked polyethylene.
4. The insulation screen is made of electrically conductive peroxide-crosslinked
polyethylene.
5. The separation layer is made of electrically conductive water-blocking tapes.
6. Metal screen - a twist of copper wires, over which a copper tape is spirally superimposed.
Notes:
- depending on the magnitude of the short-circuit currents and the time of their flow , the section of the copper shield is determined, the value of which is specified when ordering;
- at the request of customers, the screen made of copper wires can be included
fiber-optic temperature modules.
7. The separation layer is made of electrically conductive water-blocking tapes.
8. Transverse sealing - made of laminated aluminum polymer tape,
firmly welded with an outer shell.
9. The outer shell is made of halogen-free polymer composition, not
spreading gorenje.
10. The semi-conducting layer is made of a semi-conducting halogen-free compound; in
cables with index (p); serves to monitor the integrity of the cable sheath after
laying.

Type of climatic performance of cables: UHL, accommodation categories 1-5 according to GOST 15150-69.

Operating temperature range: from -60°C to +60°C.

Laying and installation of cables without preheating is carried out at a temperature not lower than -10 ° C.

Minimum bending radius:
- when pulling the cable up to 20 outer diameters of the cable;
- when installed with dimensional limiters (template) up to 15 outer diameters of the cable.

Permissible forces when pulling cables along the laying route, no more than:
- for cables with aluminum cores - 30 N/mm ;
- for cables with copper cores - 50 N/mm .

Permissible heating temperatures of cable cores:
- 90°C in normal operation for cable core;
- 105° C at overload (no more than 8 hours per day, 100 hours per year, 1000 h lifetime);
- 250°C when the flow of fault current in the conductor (the maximum length of not more than 5);
- 350°C under a flow of short-circuit current across the screen (the maximum length of not more than 5 seconds).

Service life - at least 40 years

Cables are designed for transmission and distribution of electrical energy in
three-phase networks with a nominal AC voltage of 290/500 kV frequency of 50 Hz with a dead-earth neutral and direct communication with or without an overhead line on
tracks with unlimited level difference. The cables are designed for
stationary laying in the ground, in trenches, polyethylene pipes or railway trays,
as well as in partially or completely flooded cable structures and
industrial premises, provided that the requirements of fire protection are met
safety. For cables with a reinforced shell, laying along routes is possible
complex configuration.

Tparagraph 1.Estimated outer diameter and weight of cables at a voltage of 290/500 kV



Permissible current loads of cables with insulation from SPE

The long-term permissible currents are calculated according to the IEC 60287 standard for the following
conditions: the maximum core temperature is 90°C, ambient temperature
15 °C when laying in the ground and 25 °C when laying in the air; the depth of the gasket in
the ground is 1.5 m, the thermal resistance of the soil is 1.2 K * m / W. When laying
triangle cables are laid close together, when laying in a horizontal
planes - at a distance of one diameter of the cable in the light. The currents are calculated for
cables with a screen cross - section of 150 mm .
Under other operating conditions of the cable, the permissible current loads given in Tables 6-7 should be multiplied by the correction coefficients given in Tables 8-14, namely:
- at a different depth of the gasket - for the correction coefficients given in
table 8.
- the other thermal resistance of soil - in correction factors
given in table 9;
- in the presence of adjacent groups of single-core cables when laying in
land - on the correction factors given in table 10;
- when laying cables in tubes for correction factors given by
in table 11;
- other current ambient temperature correction
the coefficients in table 12;
- when laying on the air of one or more chains, padded
plane - for the correction coefficients given in Table 13;
- when laying one or more circuits laid in air
triangle - for the correction coefficients given in Table 14;
The permissible currents of a one-second short circuit, along the core and along the screen,
given in Table 15 and 16, respectively, are calculated based on
the following conditions:
- the temperature on the core before the short circuit is 90 ° C;
- the temperature on the core after a short circuit is 250 ° C;
- the temperature on the screen up to a short circuit of 80 ° C;
- after a short circuit of 350°C.
For a short circuit duration other than 1 s, the values
the short-circuit currents indicated in Tables 15 and 16 must be multiplied by the correction factor: k = 1/√t where t is the duration of the short circuit.
Under other laying conditions, the calculation of permissible currents must be carried out
in accordance with the requirements of the IEC 60287 standard.

Table 2.Long-term permissible current loads for cables with aluminum core


Table 3.Long-term permissible current loads for cables with copper core


Table 4.Correction factor for the depth of the gasket


Table 5.Correction coefficients for recalculation of long-term permissible currents depending on the specific thermal resistance of the soil


Table 6. Correction coefficients for recalculation of long-term permissible currents of groups of single-core cables laid side by side in the ground


Table 7. Correction factors for laying in pipes and channels (with a section length of more than 10 m)



Table 8. Correction coefficients for recalculation of long-term permissible currents depending on ambient temperature



Table 9. Correction coefficients when laying one or more circuits laid by a plane in the air



Table 10. Correction coefficients when laying one or more circuits laid in the air with a triangle



Permissible current loads in overload mode.
The permissible overload current is determined by the permissible core temperature and depends
on the overload time, cable cross-section, previous load, and other factors.
Therefore, the permissible overload current must be calculated in each individual case
individually. For information on permissible overload currents , contact the cable manufacturer.

Selection of the cable screen section and permissible short-circuit currents.
The cable screen section is selected based on the magnitude of short-circuit currents.

Table 11. Permissible current of a one-second short circuit along the core



Table 12. Permissible one-second short-circuit current of the screen


Table 13. Capacitance characteristics of cables
