14.1 СИП-1, СИПн-1, СИП-2, СИПн-2, СИП-3, СИПн-3 СИП-4, СИПн-4
Технические требования: СТО К204-001-2020-ТУ
Описание

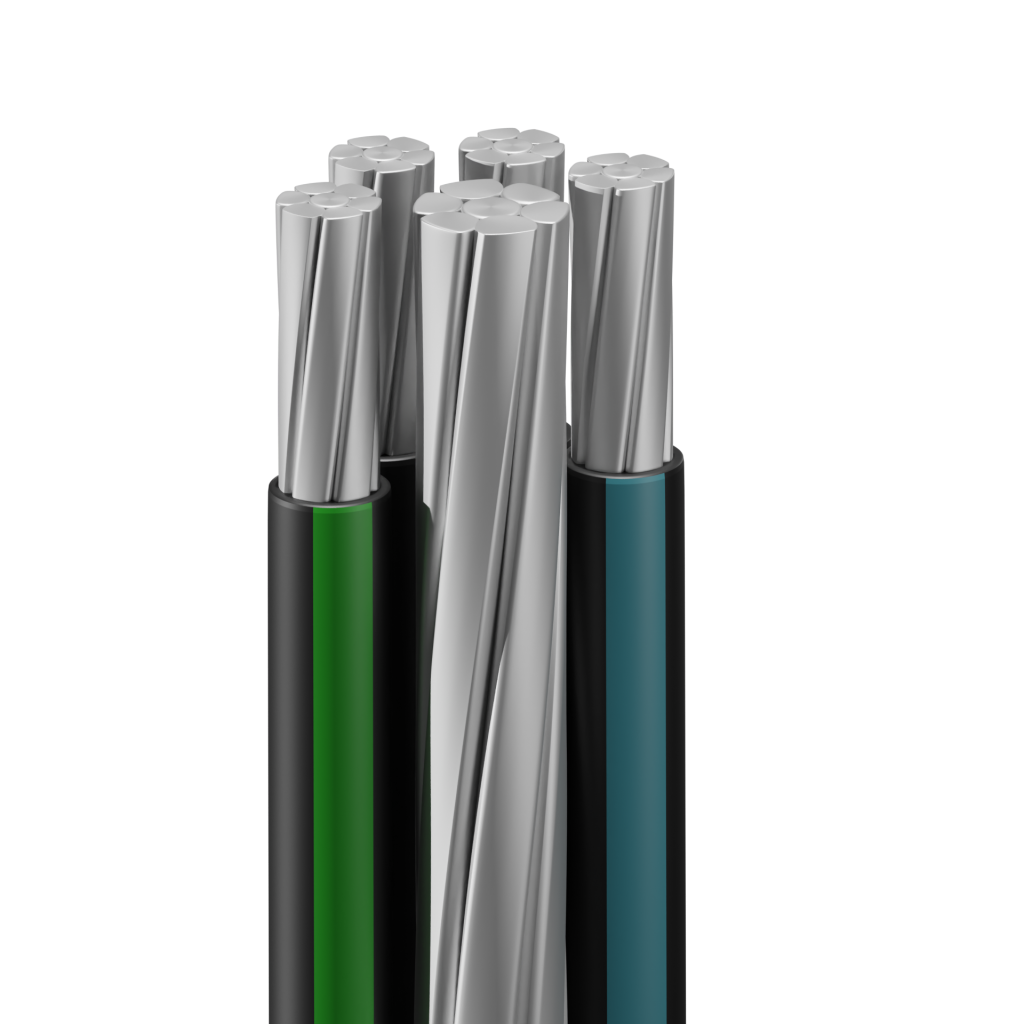

СИП-1, СИПн-1
Провод самонесущий с алюминиевыми жилами, с изоляцией из
светостабилизированного сшитого ПЭ и полимерной композиции не распространяющей горение для марки СИПн-1, с нулевой несущей неизолированной жилой из алюминиевого сплава

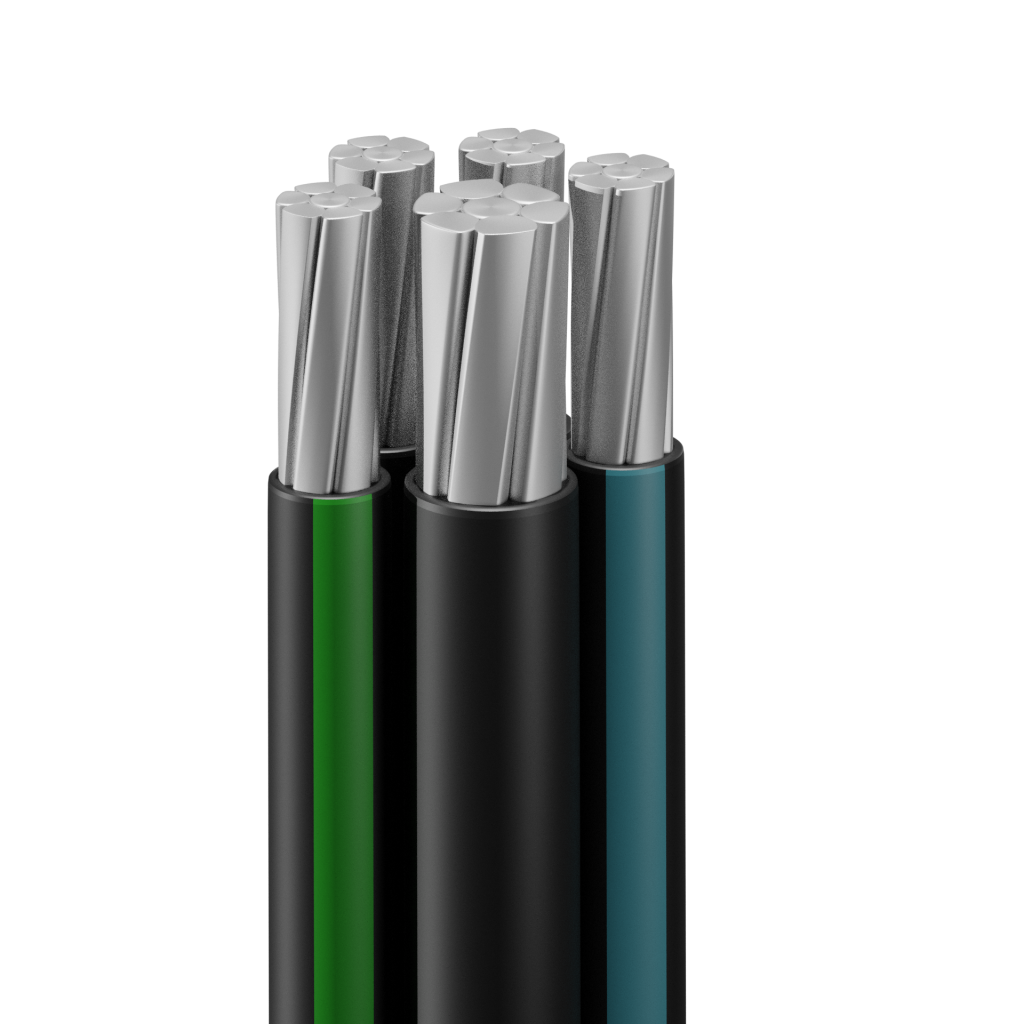

СИП-2, СИПн-2
Провод самонесущий с алюминиевыми жилами, с изоляцией из
светостабилизированного сшитого ПЭ и полимерной композиции не распространяющей горение для марки СИПн-2, с нулевой несущей жилой из алюминиевого сплава, изолированной светостабилизированным сшитым ПЭ или полимерной композиции не распространяющей горение.

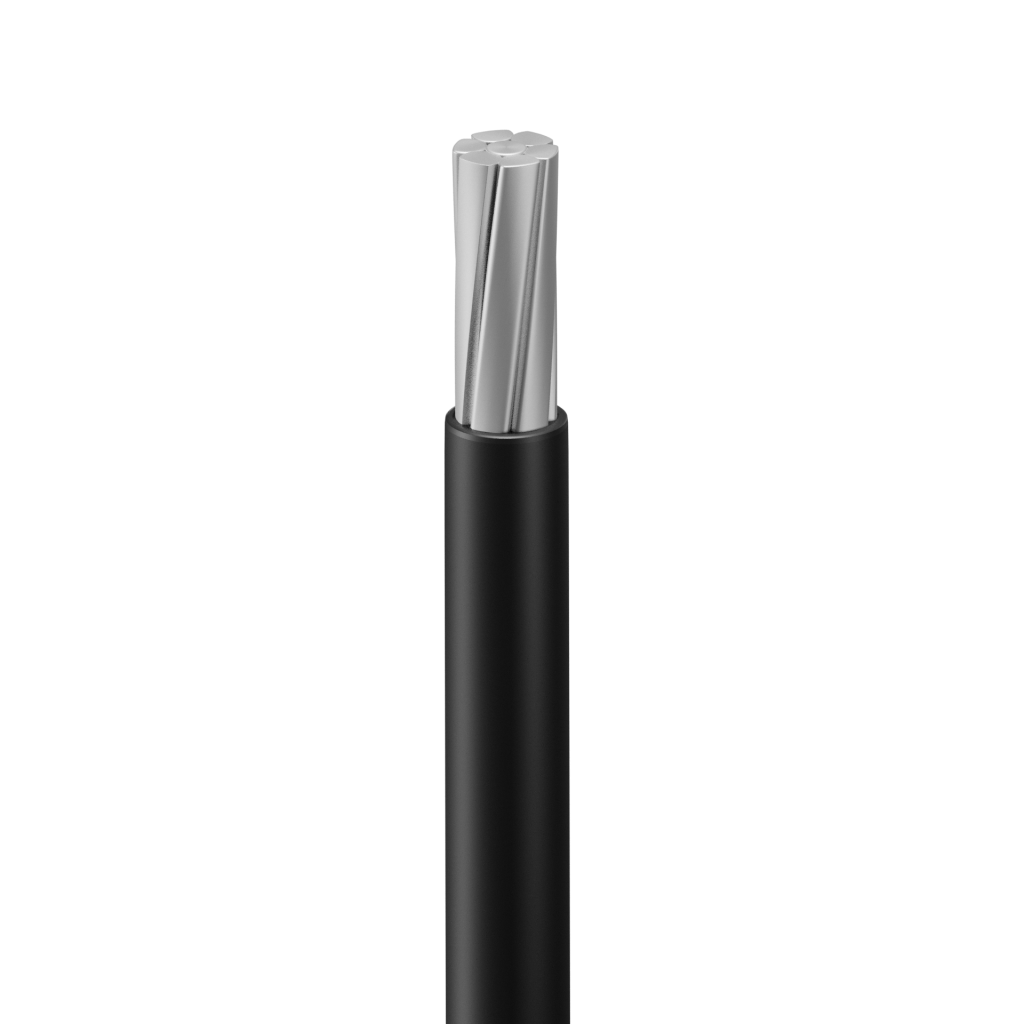

СИП-3, СИПн-3
Провод самонесущий защищенный с токопроводящей жилой из алюминиевого сплава, с защитной изоляцией из светостабилизированного сшитого ПЭ и полимерной композиции не распространяющей горение для марки СИПн-3.

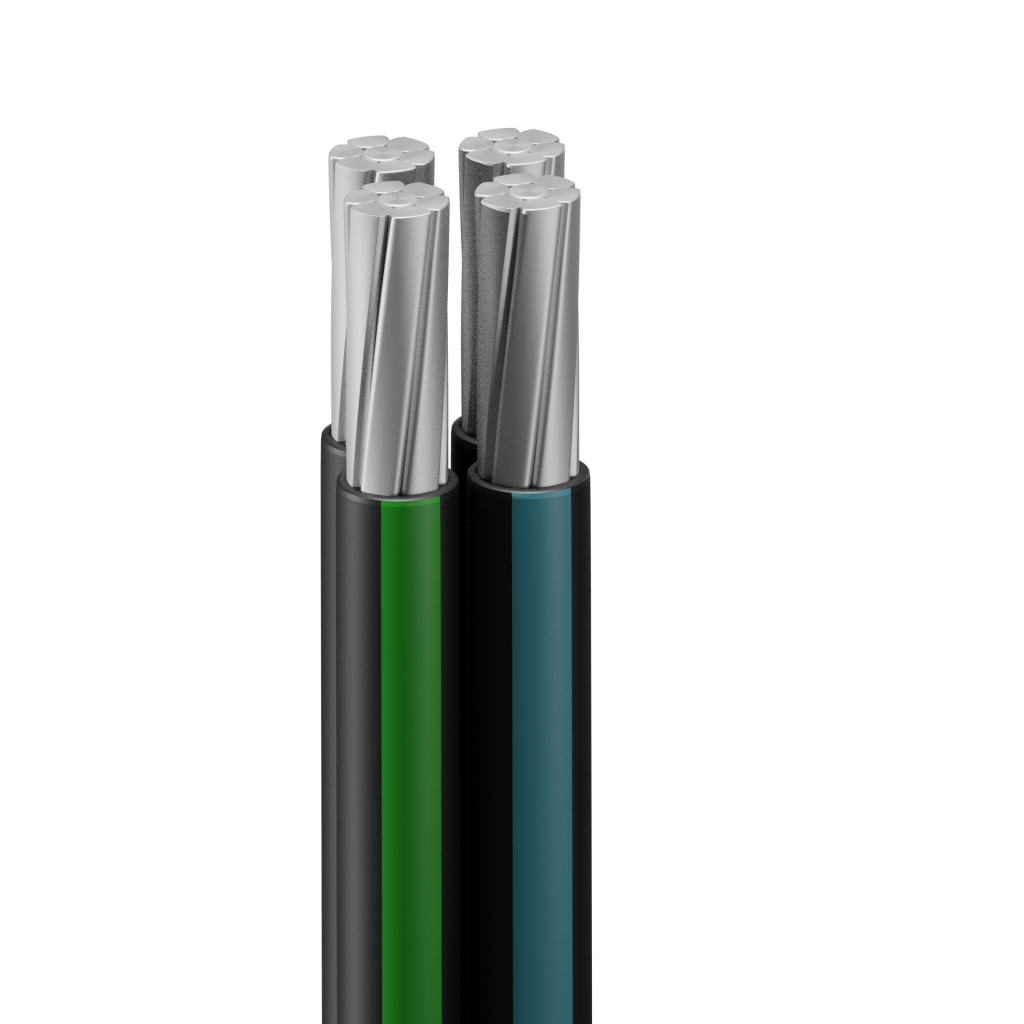

СИП-4, СИПн-4
Провод самонесущий изолированный без несущего элемента, с алюминиевыми
токопроводящими жилами, с изоляцией из светостабилизированного сшитого ПЭ и
полимерной композиции не распространяющей горение для марки СИПн.
Провода изготовлены в соответствии с ГОСТ 31946; СИП-1, СИП-2, СИП-4
соответствуют Техническому регламенту Таможенного союза «О безопасности
низковольтного оборудования» (ТР ТС 004/2011). Провода с индексом «н» изготовлены в соответствии со стандартом ГОСТ IEC 60332-1-2 и ГОСТ IEC 60332-1-3.
Провод самонесущий с алюминиевыми жилами, с изоляцией из
светостабилизированного сшитого ПЭ и полимерной композиции не распространяющей горение для марки СИПн-1, с нулевой несущей неизолированной жилой из алюминиевого сплава
СИП-2, СИПн-2
Провод самонесущий с алюминиевыми жилами, с изоляцией из
светостабилизированного сшитого ПЭ и полимерной композиции не распространяющей горение для марки СИПн-2, с нулевой несущей жилой из алюминиевого сплава, изолированной светостабилизированным сшитым ПЭ или полимерной композиции не распространяющей горение.
СИП-3, СИПн-3
Провод самонесущий защищенный с токопроводящей жилой из алюминиевого сплава, с защитной изоляцией из светостабилизированного сшитого ПЭ и полимерной композиции не распространяющей горение для марки СИПн-3.
СИП-4, СИПн-4
Провод самонесущий изолированный без несущего элемента, с алюминиевыми
токопроводящими жилами, с изоляцией из светостабилизированного сшитого ПЭ и
полимерной композиции не распространяющей горение для марки СИПн.
Провода изготовлены в соответствии с ГОСТ 31946; СИП-1, СИП-2, СИП-4
соответствуют Техническому регламенту Таможенного союза «О безопасности
низковольтного оборудования» (ТР ТС 004/2011). Провода с индексом «н» изготовлены в соответствии со стандартом ГОСТ IEC 60332-1-2 и ГОСТ IEC 60332-1-3.
Конструкция
1. Основная и вспомогательная токопроводящие жилы - алюминиевая
многопроволочная, круглой формы, уплотненная. Номинальное сечение
токопроводящей жилы, число проволок в основной токопроводящей жиле, диаметр
уплотненной жилы и электрическое сопротивление жилы постоянному току на длине 1 км должны соответствовать значениям, указанным в таблице 3.

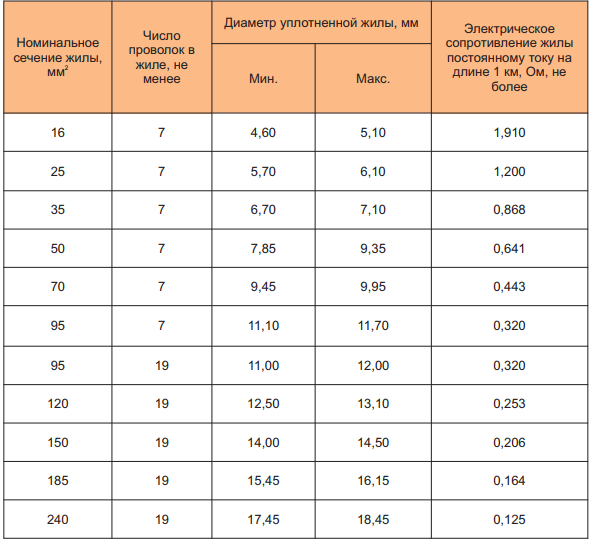

Таблица 1. Характеристики основной и вспомогательной токопроводящей жилы
2. Нулевая несущая жила и токопроводящая жила защищенных проводов -
из алюминиевого сплава много проволочная, круглой формы, уплотненная.
Номинальное сечение токопроводящей жилы, число проволок в нулевой несущей
жиле и токопроводящей жиле защищенных проводов, диаметр уплотненной жилы,
прочность при растяжении жилы и электрическое сопротивление жилы постоянному току на длине 1 км должны соответствовать значениям, указанным в таблице 4

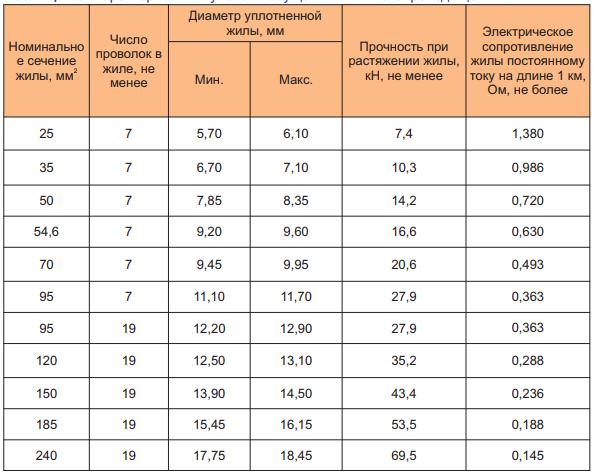

Таблица 2. Характеристики нулевой несущей жилы и токопроводящей жилы
3. Изоляция - из светостабилизированного сшитого полиэтилена.
Изолированные основные токопроводящие жилы должны иметь отличительное
обозначение в виде цветных продольных полос шириной не менее 1 мм. Цвет полос
должен быть контрастным по отношению к черному цвету. Вспомогательные жилы для
цепей освещения должны иметь отличительное обозначение: «В1», «В2», нанесенное
печатным способом. Изоляция защищенных проводов, нулевых несущих жил и
вспомогательных жил - черного цвета. В проводе марки СИП-1 нулевая несущая жила
не изолируется.
4. Скрутка - изолированные основные и вспомогательные жилы должны быть
скручены вокруг нулевой несущей жилы. Изолированные жилы проводов без несущей
жилы должны быть скручены между собой. Скрутка изолированных токопроводящих
жил в провод должна иметь правое направление. По требованию заказчика провода
марок СИП-1 и СИП-2 могут изготовляться с 1, 2 вспомогательными жилами для цепей
2 наружного освещения. Номинальное сечение вспомогательных жил 16; 25 или 35 мм .
многопроволочная, круглой формы, уплотненная. Номинальное сечение
токопроводящей жилы, число проволок в основной токопроводящей жиле, диаметр
уплотненной жилы и электрическое сопротивление жилы постоянному току на длине 1 км должны соответствовать значениям, указанным в таблице 3.
Таблица 1. Характеристики основной и вспомогательной токопроводящей жилы
2. Нулевая несущая жила и токопроводящая жила защищенных проводов -
из алюминиевого сплава много проволочная, круглой формы, уплотненная.
Номинальное сечение токопроводящей жилы, число проволок в нулевой несущей
жиле и токопроводящей жиле защищенных проводов, диаметр уплотненной жилы,
прочность при растяжении жилы и электрическое сопротивление жилы постоянному току на длине 1 км должны соответствовать значениям, указанным в таблице 4
Таблица 2. Характеристики нулевой несущей жилы и токопроводящей жилы
3. Изоляция - из светостабилизированного сшитого полиэтилена.
Изолированные основные токопроводящие жилы должны иметь отличительное
обозначение в виде цветных продольных полос шириной не менее 1 мм. Цвет полос
должен быть контрастным по отношению к черному цвету. Вспомогательные жилы для
цепей освещения должны иметь отличительное обозначение: «В1», «В2», нанесенное
печатным способом. Изоляция защищенных проводов, нулевых несущих жил и
вспомогательных жил - черного цвета. В проводе марки СИП-1 нулевая несущая жила
не изолируется.
4. Скрутка - изолированные основные и вспомогательные жилы должны быть
скручены вокруг нулевой несущей жилы. Изолированные жилы проводов без несущей
жилы должны быть скручены между собой. Скрутка изолированных токопроводящих
жил в провод должна иметь правое направление. По требованию заказчика провода
марок СИП-1 и СИП-2 могут изготовляться с 1, 2 вспомогательными жилами для цепей
2 наружного освещения. Номинальное сечение вспомогательных жил 16; 25 или 35 мм .
Технические характеристики
Климатическое исполнение проводов В, категории размещения 1, 2 и 3 по ГОСТ 15150-69.
Диапазон температур эксплуатации от -60°С до +50°С.
Относительная влажность воздуха при температуре до +35°С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при
температуре не ниже -20°С.
Минимальный радиус изгиба при монтаже 10 наружных диаметров.
Номинальная частота 50 Гц.
Провода после выдержки в воде при температуре (20 ±10) С не менее 10 мин выдерживают испытание переменным напряжением частотой 50 Гц в течение 5 минут:
- провода марок СИП-1, СИП-2 и СИП-4 4 кВ;
- провода марки СИП-3 на напряжение 20 кВ 6 кВ;
-провода марки СИП-3 на напряжение 35 кВ 10кВ.
Допустимый нагрев токопроводящей жилы при эксплуатации не должен превышать
следующих значений:
- при нормальном режиме +90°С;
-при коротком замыкании +250°С.
Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды 25 °С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м , и допустимые токи односекундного короткого замыкания должны соответствовать указанным в таблице 3.

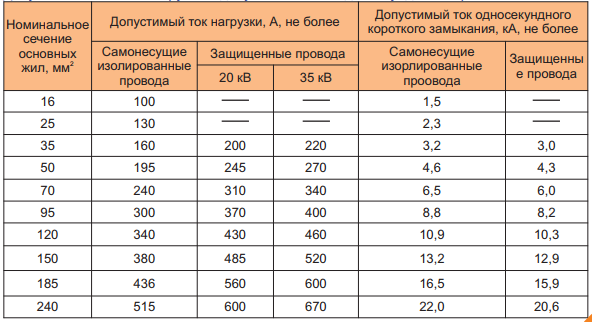

Таблица 3. Допустимые токовые нагрузки и допустимые токи односекундного короткого замыкания
Строительная длина кабелей согласовывается при заказе.
Срок службы не менее 40 лет
Диапазон температур эксплуатации от -60°С до +50°С.
Относительная влажность воздуха при температуре до +35°С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при
температуре не ниже -20°С.
Минимальный радиус изгиба при монтаже 10 наружных диаметров.
Номинальная частота 50 Гц.
Провода после выдержки в воде при температуре (20 ±10) С не менее 10 мин выдерживают испытание переменным напряжением частотой 50 Гц в течение 5 минут:
- провода марок СИП-1, СИП-2 и СИП-4 4 кВ;
- провода марки СИП-3 на напряжение 20 кВ 6 кВ;
-провода марки СИП-3 на напряжение 35 кВ 10кВ.
Допустимый нагрев токопроводящей жилы при эксплуатации не должен превышать
следующих значений:
- при нормальном режиме +90°С;
-при коротком замыкании +250°С.
Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды 25 °С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м , и допустимые токи односекундного короткого замыкания должны соответствовать указанным в таблице 3.
Таблица 3. Допустимые токовые нагрузки и допустимые токи односекундного короткого замыкания
Строительная длина кабелей согласовывается при заказе.
Срок службы не менее 40 лет
Применение
СИП-1 для магистралей воздушных линий электропередачи (ВЛ) и линейных
ответвлений от ВЛ в атмосфере воздуха типов I и II по ГОСТ 15150-69;
СИП-2 для магистралей воздушных линий электропередачи (ВЛ) и линейных
ответвлений от ВЛ в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на
побережьях морей, соленых озер, в промышленных районах и районах засоленных
песков;
СИП-3 - для ВЛ на номинальное напряжение 10-35 кВ в атмосфере воздуха
типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в
промышленных районах и районах засоленных песков;
СИП-4 - для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и
инженерных сооружений в атмосфере воздуха типов II и III по ГОСТ 15150-69;
Провода с индексом «н» предназначены для ВЛ и ответвлений от ВЛ к вводам в жилые помещения, хозяйственные постройки. Провода в соответствии с техническими
требованиями ПАО «Россети» не распространяют горение при одиночной прокладке.
ответвлений от ВЛ в атмосфере воздуха типов I и II по ГОСТ 15150-69;
СИП-2 для магистралей воздушных линий электропередачи (ВЛ) и линейных
ответвлений от ВЛ в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на
побережьях морей, соленых озер, в промышленных районах и районах засоленных
песков;
СИП-3 - для ВЛ на номинальное напряжение 10-35 кВ в атмосфере воздуха
типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в
промышленных районах и районах засоленных песков;
СИП-4 - для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и
инженерных сооружений в атмосфере воздуха типов II и III по ГОСТ 15150-69;
Провода с индексом «н» предназначены для ВЛ и ответвлений от ВЛ к вводам в жилые помещения, хозяйственные постройки. Провода в соответствии с техническими
требованиями ПАО «Россети» не распространяют горение при одиночной прокладке.
Дополнительная информация

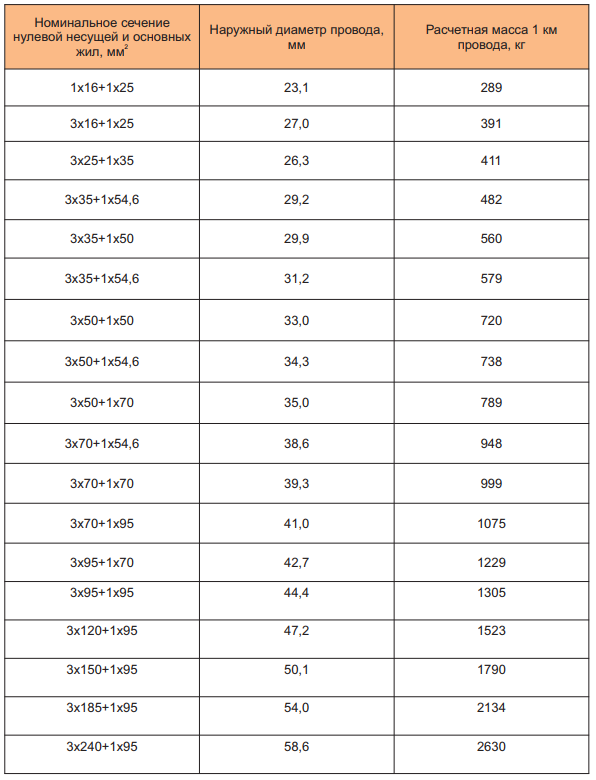

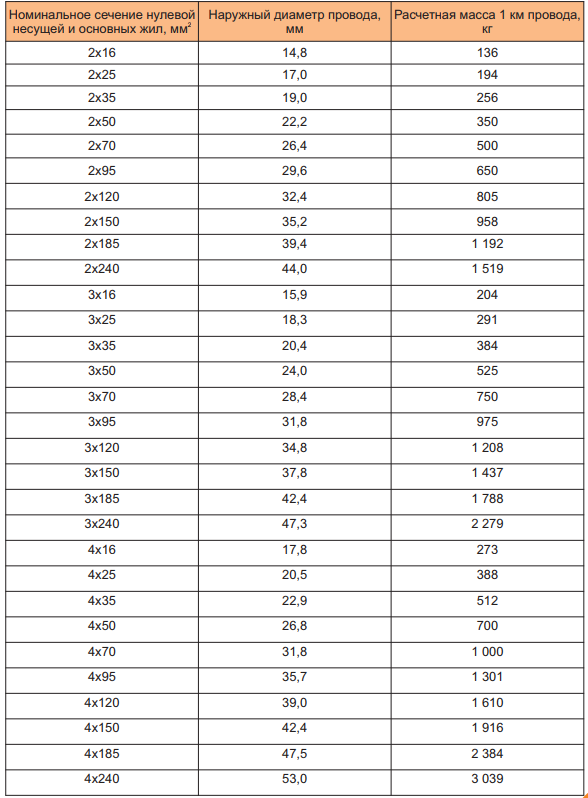

Таблица 4. Провод марки СИП-1

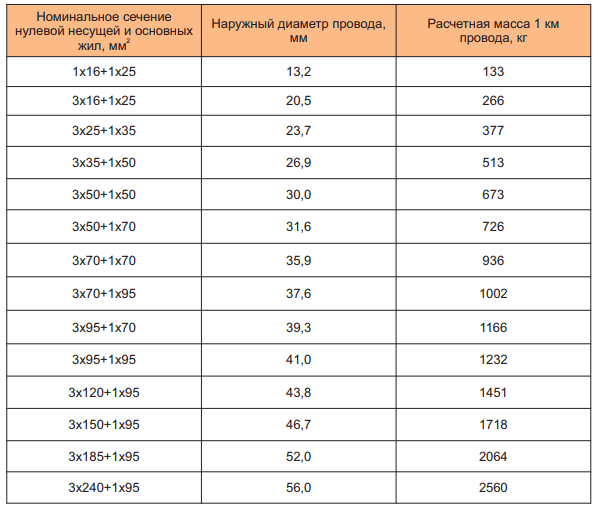

Таблица 5. Провод марки СИП-2

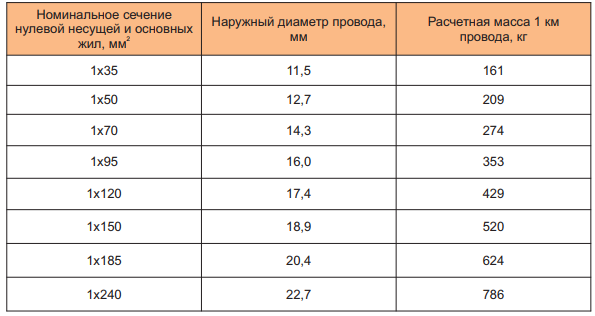

Таблица 6. Провод марки СИП-3 20 кВ

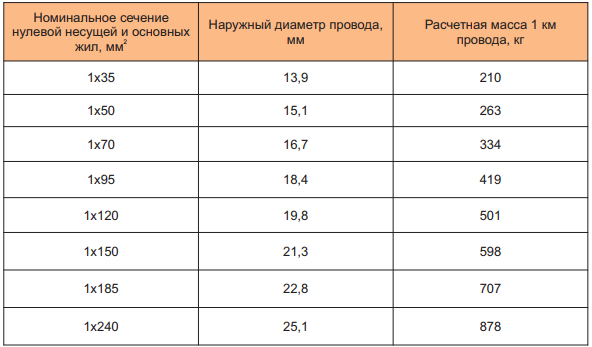

Таблица 7. Провод марки СИП-3 35 кВ
Таблица 8. Провод марки СИП-4
Таблица 5. Провод марки СИП-2
Таблица 6. Провод марки СИП-3 20 кВ
Таблица 7. Провод марки СИП-3 35 кВ
Таблица 8. Провод марки СИП-4
