7.1 АПвАП-Т, АПвАП-Тп

АПвАП-Т кабель силовой, с изоляцией из сшитого полиэтилена, со стальным оцинкованным несущим тросом;

АПвАП-Тп кабель силовой, с изоляцией из сшитого полиэтилена, со стальным оцинкованным несущим тросом в оболочке из полиэтилена.

1. Токопроводящая жила - алюминиевая, многопроволочная, уплотненная, круглой формы, 2 класса по ГОСТ 22483, герметизированная водоблокирующими нитями и лентами.
2. Экран по жиле - из электропроводящего пероксидносшиваемого полиэтилена.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции - из электропроводящего пероксидносшиваемого полиэтилена.
5. Разделительный слой - обмотка из полупроводящей водоблокирующей ленты.
6. Экран - алюмополимерная лента, препятствующая также проникновению влаги в кабель в поперечном направлении.
7. Оболочка - атмосферостойкий полиэтилен высокой плотности.
8. Несущий трос - скручен из стальных оцинкованных проволок, герметизирован
водоблокирующими нитями.
9. Оболочка несущего троса (для кабелей марки АПвАП-Тп) - атмосферостойкий
полиэтилен высокой плотности.
10. Скрутка кабеля - три фазные жилы (по пунктам 1-7) скручиваются между собой и
несущим тросом (по пунктам 8-9), образуя готовый кабель

Вид климатического исполнения:
- В, категории размещения -1, 2, 3 и 5 - при монтаже в воздухе;
- У, УХЛ, категории размещения 1 и 2 - включая прокладку в земле и воде.

Диапазон температур эксплуатации - от -60° С до +50° С.
Прокладка и монтаж кабелей без предварительного подогрева производится при
температуре не ниже -20° С. Номинальная частота переменного напряжения - 50 Гц.
Длительно допустимая температура нагрева жилы кабеля - 90° С.
Предельно допустимая температура жилы кабеля при многофазном коротком замыкании, максимальной продолжительностью 5 с - 250° С.
Допустимый нагрев жилы кабеля в режиме перегрузки (суммарно 125 часов в год, но не более 8 часов в сутки) - не более 130° С.
Срок службы кабеля при соблюдении потребителем условий транспортирования, хранения, прокладки (монтажа) и эксплуатации - 30 лет.

Для воздушных линий электропередачи для всех макроклиматических районов, кроме районов с экстремальным холодным климатом, а также для прокладки в земле (траншеях), в том числе в почвах с высокой коррозионной активностью грунтов, в воде в районах с умеренным и холодным климатом при обеспечении защиты кабелей от механических повреждений.

Кабель обеспечивает возможность перехода воздушной кабельной линии в подземную или в подводную без использования соединительных муфт.
Кабель можно монтировать на одной опоре с другими линиями электропередачи, а также с проводами радиовещания и телефонных линий.

С учетом всех преимуществ применение кабеля может быть обосновано в следующих случаях:
- в районах с повышенной гололедностью; гололедная нагрузка на опоры от одного кабеля почти в 3 раза меньше, чем от трех неизолированных проводов (типа АС), поскольку вес наледи мало зависит от диаметра провода;
- для электроснабжения строительных площадок;
- в районах со скальным грунтом, где прокладка траншей для кабеля требует больших капиталовложений;
- в лесных районах, где вырубка широких просек, необходимых для воздушных линий с неизолированными проводами, невозможна на основании каких-либо условий (сохранение естественного пейзажа, лавиноопасность в горной местности и т.д);
- в районах с повышенным загрязнением от промышленных предприятий или у морских побережий, где загрязнение изоляторов на воздушных линиях приводит к их частым перекрытиям и увеличению затрат на эксплуатацию.
- в небольших населенных пунктах, где быстрый рост нагрузки вызывает необходимость переводить сеть на более высокое напряжение;
- в населенных пунктах, находящихся в процессе перестройки, когда нет возможности окончательно установить трассу подземного кабеля;
- в лесных массивах, где воздушные линии с не изолированными проводами представляют опасность из-за возможности возникновения пожара при обрыве проводов.

Указания по монтажу и эксплуатации:
Кабели должны быть проложены в соответствии с действующими Правилами устройства электроустановок (Правила устройств электроустановок (ПУЭ). 7-е изд., перераб. и доп. - М.: Энергоатомиздат, 2000).
При выборе опор воздушных линий электропередачи с применением кабелей, линейной арматуры для кабелей, способа монтажа опор и кабелей, способов закрепления опор в грунте и заземления опор рекомендуется пользоваться Пособием по проектированию воздушных линий электропередачинапряжением 0,38-20 кВ с самонесущими изолированными и защищенными проводами (Пособие по проектированию воздушных линий электропередачи напряжением 0,38-20 кВ с самонесущими изолированными и защищенными проводами. Книга 5.1 Конструкции деревянных опор ВЛ 10-20 кВ с подвеской универсального кабеля («Мульти-Виски», «Торсада СН») и совместной по- веской самонесущих изолированных проводов СИП-4 с линейной арматурой компании ENSTO. - CПб: ENSTO - «РОСЭП», 2008).

Кабели марки АПвАП-Т предназначены для эксплуатации на воздушных линиях
электропередачи, а также в кабельных сооружениях, при условии обеспечения
дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий.

Кабели марки АПвАП-Тп предназначены для прокладки в грунтах с повышенной влажностью и сырых, частично затапливаемых кабельных сооружениях, а также, по согласованию с предприятием-изготовителем, в водоемах - при соблюдении мер, исключающих механические повреждения кабеля.
Кабели предназначены для прокладки на трассах без ограничения разности уровней.
Прокладка и монтаж кабелей могут проводиться без предварительного подогрева при температуре окружающей среды не ниже минус 20 ° С.

Тяжение кабелей во время прокладки должно осуществляться при помощи кабельного чулка
за несущий стальной трос. Усилие, возникающее во время тяжения кабеля не должно
превышать 26 кН.
Радиус изгиба кабелей при монтаже должен быть не менее 15 Dн.
Число изгибов кабеля под углом до 90° С на трассах прокладки должно быть не более 8 на
строительную длину кабеля.


Расчетный наружный диаметр и расчетная масса кабелей:

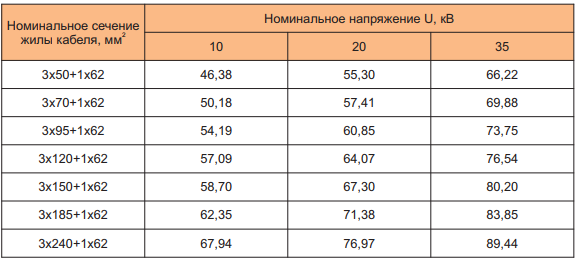

Таблица 1. Расчетный наружный диаметр кабелей, мм

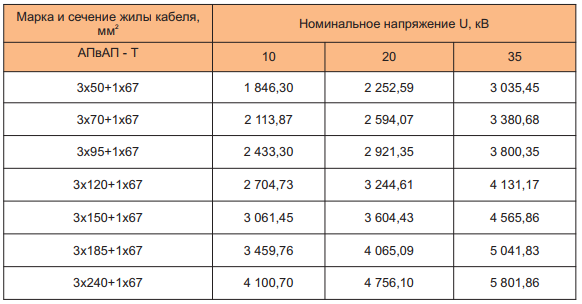

Таблица 2. Расчетная масса одного километра кабелей марки АПвАП - Т, кг/км

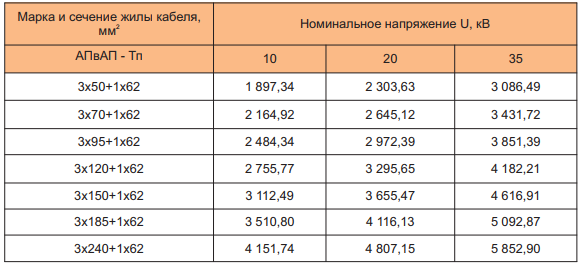

Таблица 3. Расчетная масса одного километра кабелей марки АПвАП-Тп, кг/км



Допустимые токовые нагрузки кабелей:
Допустимые токовые нагрузки жил кабеля рассчитаны при прокладке на воздухе:
температура окружающей среды 30° С, скорость ветра 0,6 м/с и интенсивность солнечной
2 радиации 1000 Вт/м ; при прокладке в земле: температура грунта 15° С, глубина прокладки
0,7 м, удельное термическое сопротивление грунта 1,2 К*м/Вт.
При расчетных параметрах окружающей среды, отличающихся от представленных,
необходимо применять поправочные коэффициенты, приведенные в соответствующих
таблицах.

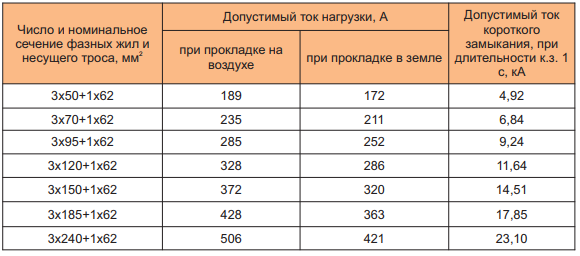

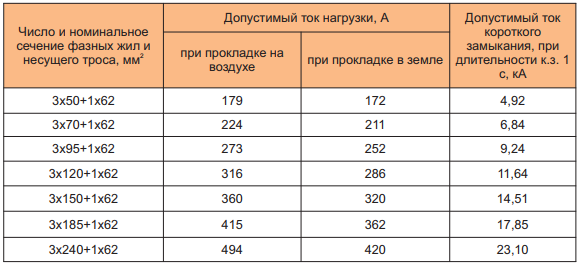

Таблица 4. Длительно допустимые токовые нагрузки кабелей на напряжение 10 кВ

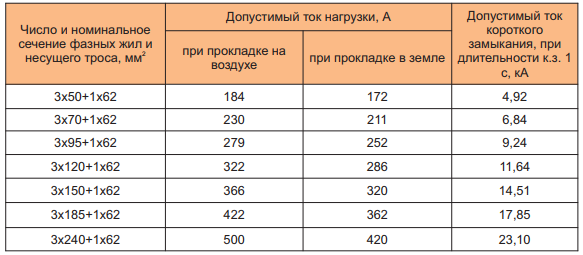

Таблица 5. Длительно допустимые токовые нагрузки кабелей на напряжение 20 кВ



Таблица 6. Длительно допустимые токовые нагрузки кабелей на напряжение 35 кВ



Таблица 7. Длительно допустимые токовые нагрузки кабелей на напряжение 35 кВ

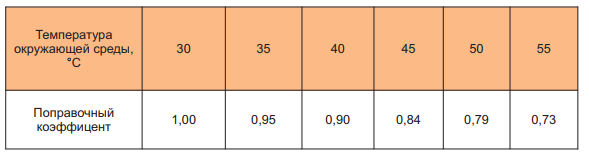

Таблица 8. Поправочные коэффициенты в зависимости от температуры воздуха

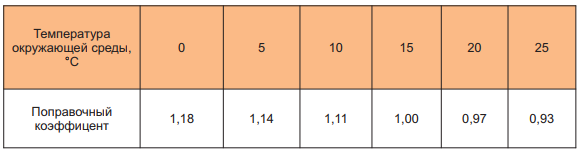

Таблица 9. Поправочные коэффициенты в зависимости от температуры грунта

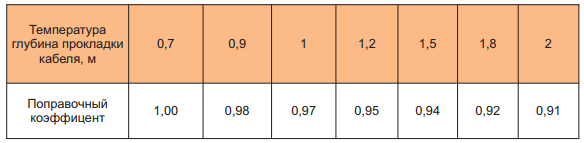

Таблица 10. Поправочные коэффициенты в зависимости от температуры грунта

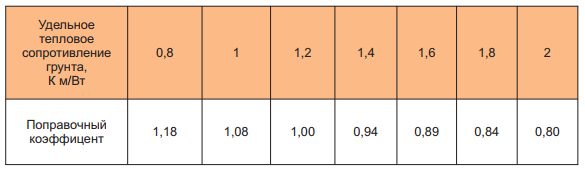

Таблица 11. Поправочные коэффициенты в зависимости от температуры грунта
